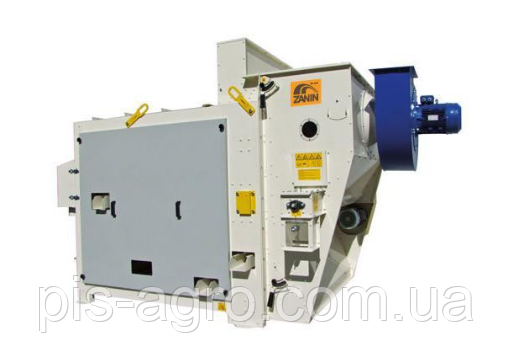

Плошкетчастий очисник PSC ZANIN

СЕПАРАТОР

Плошкетчастий очисник дає змогу відокремлювати дрібні, середні та великі  домішки в продукті або калібрувати за допомогою двопрохідної системи.

КОНСТРУКЦИЯ

• Пресована опорна рама для великих машин,  болтові з'єднання
• Обтікач на пресованих оцинкованих  листах
• Бункер для завантаження продукту Корпусу сит із вуглецевої сталі
• Вертикальна заглушка для всмоктування пилу
• Ручна засувка для контролю потоку повітря
• Корпуси сит із вуглецевої сталі (рама та  тримач рами) з гумовими кульками

ОПИС

01) 03) Пример установки
02) Рейка для руху сит
04) Замена сит

ПРИНЦИП ДІЇ

Двопрохідна система очищення.
Продукт надходить самопливом і
рівномірно розподіляється по всій
ширине. Потім продукт спускається вниз і
через нього проходить повітряний потік,
, який видаляє легші частини
(декантовані циклоном або фільтром) і
важчі частинки осаджуються в
бункері, обладнаному шнеком для
вивантаження. Продукт, очищений від пилу,
потрапляє в перший блок із двома рівнями
перфорованих сит.
З їхньою допомогою продукт ділиться на
розміри залежно від розміру
перфорації сит. Потім продукт переходить
до другого блока сит із двома рівнями.
Знову продукт ділиться на розміри залежно від розміру перфорації сит. Після
цього, отриманий продукт рівномірно розподіляється по всій ширині площини, і знову
через продукт проходить повітряний потік. За допомогою цього видаляється пил, що залишився і
домішки, які все ще є в продукті. Система очищення й калібрування
дає змогу розділяти 7 різновидів відходів і побічних продуктів.
МОДЕЛЬ PSC 10 PSC 15
Попереднє очищення 30 45
Продуктивність, т/год * 20 30
Поверхня сит, м2 6 9
Потужність мотора сит, кВт 2,2 2,2
Потужність вентилятора, кВт 4 7,5
Довжина, мм* 3440 3650
Ширина, мм* 1620 2150
Висота, мм* 3070 3280
Вага без продукту, кг 1100 1450
 * На пшениці за натуральної ваги 0.78 т/м3 —
 14% вологість, домішки 2%
1) Завантаження продукту з домішками
2) Забір повітря
3) Вихід великих домішок
4) Вихід легких домішок
5) Вихід дрібних домішок, опція
6) Вихід чистого продукту
7) Повітря з пилом

ОПЦІОНАЛЬНО

• Моторизований роликовий  розподілювач
• Моторизовані затвори для контролю  повітряного потоку
• Електричний вентилятор зі змінною  швидкістю
• Зносостійкий лист
• Щит керування
• Вертикальний бункер для великих  примесей
• Похилий бункер для великих домішок
• Секція збирання побічних продуктів
• Опорна рама

ОПЦІОНАЛЬНО Моторизований роликовий  розподілювач Моторизовані закриви для контролю  повітряного потоку Електричний вентилятор зі змінною  швидкістю Зносостійкий лист Щит керування Вертикальний бункер для великих  домішок Похилий бункер для великих домішок Секція збирання побічних продуктів Опорна рама

МОДЕЛЬ PSC 10 PSC 15
Попереднє очищення 30 45
Продуктивність, т/год * 20 30
Поверхня сит, м2 6 9
Потужність мотора сит, кВт 2,2 2,2
Потужність вентилятора, кВт 4 7,5
Довжина, мм* 3440 3650
Ширина, мм* 1620 2150
Висота, мм* 3070 3280
Вага без продукту, кг 1100 1450
